解读SOLIDWORKS 2026仿真新功能

日期: 2025-12-08
浏览次数: 194

SOLIDWORKS 2026新版本从多个方面对仿真分析的功能做了提升!今天,就让我们从SOLIDWORKS Simulation、SOLIDWORKSPlastics、SOLIDWORKS Flow Simulation三个维度,探索SOLIDWORKS 2026的仿真新功能吧!

一:SOLIDWORKS Simulation

SOLIDWORKS Simulation 是结构分析工具的易用产品组合,它可以使用有限元分析 (FEA) 方法,通过虚拟测试 CAD 模型来预测产品的真实物理行为。仿真解决方案产品组合为线性、非线性静态和动态分析提供了设计人员所需的一切,包括从入门级到更高级的功能。

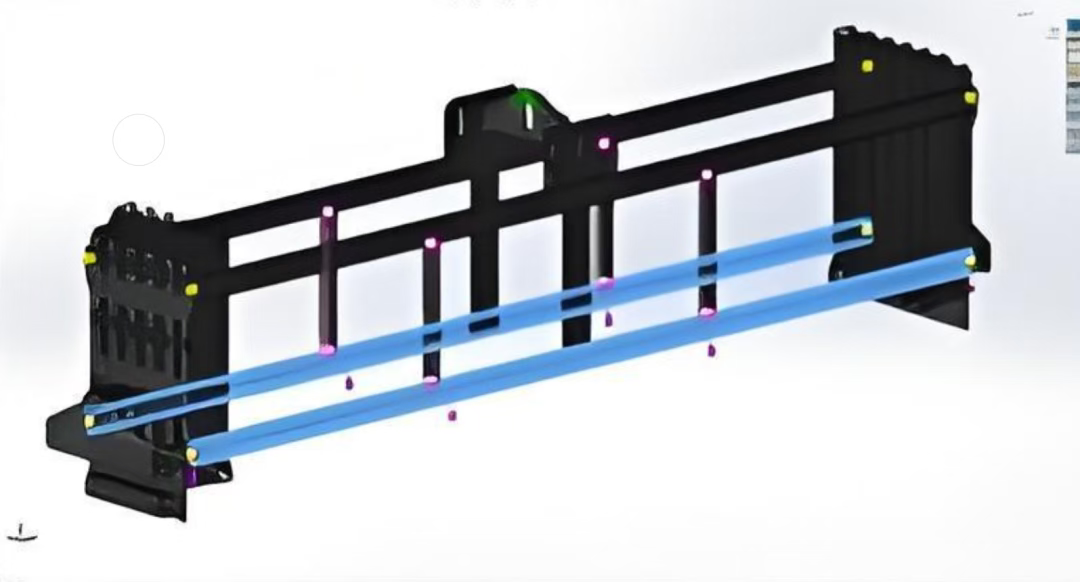

01梁单元受力选项

为梁单元施加载荷时,现可选择按单项 (Per Item) 或总量 (Total) 方式定义;从而在结构仿真中实现更精确的控制;

优势:载荷定义灵活性更高,有助于提升建模效率。

02随机振动分析中的销钉连接器力结果

现可在随机振动仿真中提取详细的销钉连接器力数据;可获得完整的力分解结果,包括剪力、轴向力、弯矩和扭矩;

优势:提升振动环境中销钉连接的设计精度,并简化其分析流程。

03角位移绘图选项

角旋转结果现可选择以度或弧度为单位绘制,为位移数据的显示和解读提供了更大灵活性。

优势:角度测量单位可选,能够符合您的工程标准和项目要求。

04有效性检查功能增强

针对材料缺失、网格控制无效和夹具定义不完整的情况,提供更清晰的异常提示,从而提升仿真可靠性; 现在,用户可一键取消报告选择、更快访问应力诊断工具,并接收更简洁的验证信息,从而显著加快问题解决。

优势:提供更清晰、更快速的诊断功能来解决设置问题,从而提升仿真精度与速度。

05壳单元功能增强

用户现可通过设置厚或薄壳定义的全局默认值,节省设置时间;还可在壳单元边线上指定分布式远程载荷/质量。

优势:简化设置过程,并提升复杂壳结构的建模精度。

06响应频谱中的远程质量

现可将远程质量作为响应频谱分析的一部分;可将未包含在网格中的零部件质量作为外部载荷施加到结构上,从而精确模拟这些零部件产生的力学效应。

优势:用户可使用远程质量替代物理零部件,从而优化仿真设置。

解读SOLIDWORKS 2026仿真新功能


二:SOLIDWORKS Plastics 2026

对于设计塑料零件或注塑模具的公司而言,SOLIDWORKS Plastics 可帮助用户在零件和模具设计的最初阶段预测并避免制造缺陷、消除成本高昂的模具返工、提高零件质量并缩短上市时间。

01后处理功能增强

现可在填充仿真结果中查看新增的"未填充体积"图,以及短射预测结果;轻松识别因材料注射不充分而残留的未填充区域;

优势: 可同时识别材料未充分填充区域和短射预测结果。

02基于边线的排气口定义

现可直接在模型边线上定义排气口边界条件,进行更真实的排气分析;

可在型腔和冷流道系统域中同时应用排气口,从而更准确地反映模具行为;优势: 现支持直接在模型边线上定义排气口边界条件,以提升仿真真实度。


解读SOLIDWORKS 2026仿真新功能


三:SOLIDWORKS Flow Simulation 2026

SOLIDWORKS Flow Simulation 是一款功能强大的计算流体力学 (CFD) 解决方案,完全嵌入在SOLIDWORKS内。它让设计人员和工程师能够轻松快捷地模拟对成功设计至关重要的流体流动、热传递和流体作用力影响。

01薄缝填充功能

可使用指定材料自动填充薄缝隙,实现更真实的热建模效果;用户可定义厚度阈值,以准确仿真实际装配体。

优势: 可更精确地获得热传递路径,特别是在紧密排列或粘接的组件中。

02组件浏览器:新增列

现可直接在组件浏览器中查看所有组件温度和表面热源的汇总信息;一目了然,快速完成热评估。

优势: 可高效识别过热组件或热量分布不均的区域。


解读SOLIDWORKS 2026仿真新功能


工业设备和制造工具的开发人员可以将集成的SOLIDWORKS 仿真技术集成到其产品开发流程中,从而更快地响应不断变化的市场需求和对更专业的产品的新兴需求。

这些仿真工具完全内嵌在SOLIDWORKS 3D 设计系统中,可以帮助产品开发人员更快、更经济高效地开发创新、高质量和更专业的工业设备,同时最大程度地减少成本高昂且耗时的物理原型制作周期,并加快上市时间。
